致力于為客戶提供滿意的過程控制解決方案，選型，報價，訂購，安裝調試等服務。選型須知：口徑 ，供電方式，介質，壓力等級，溫度，流量范圍，信號輸出類型等

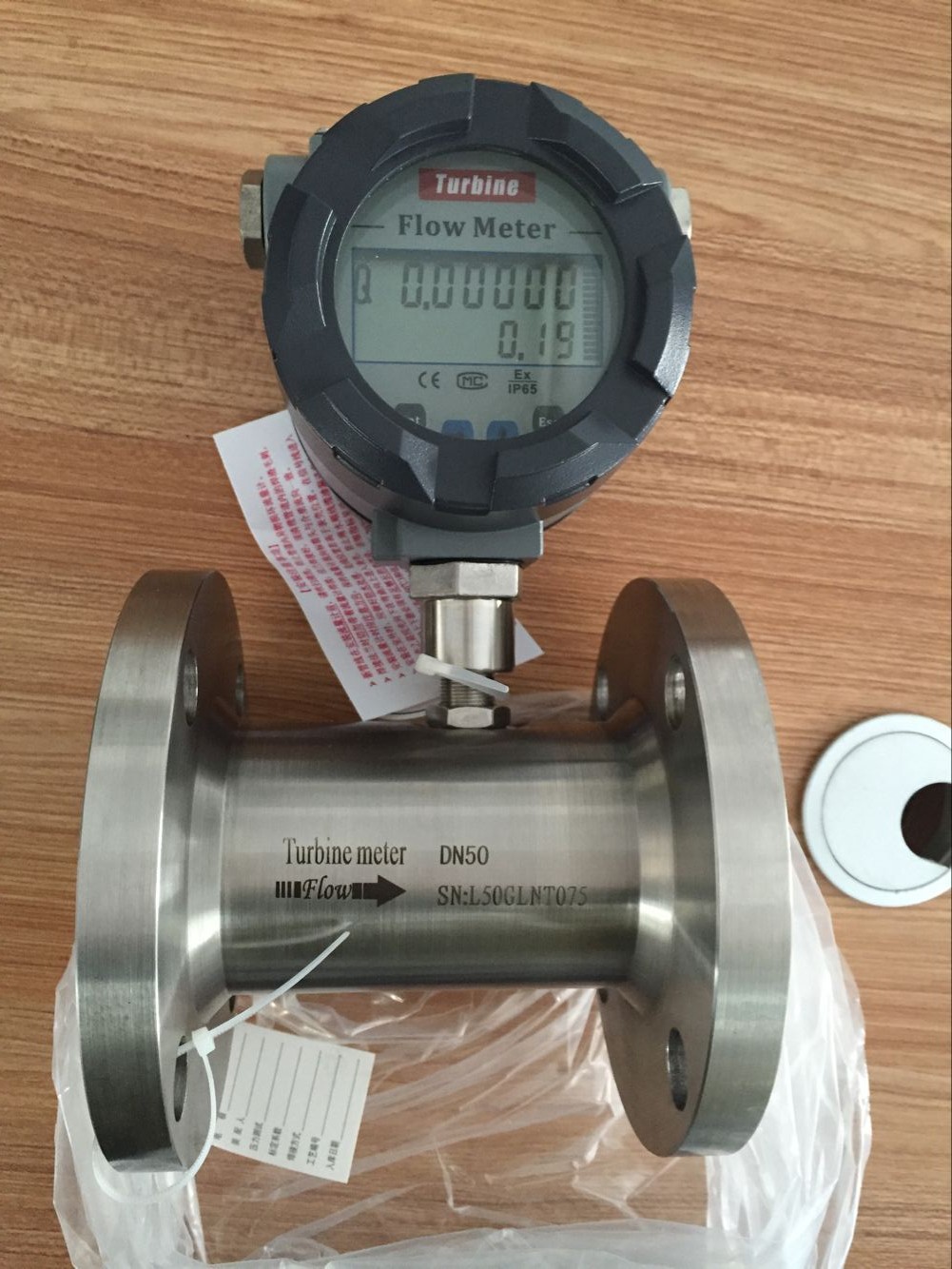

液體渦輪流量計（冷凝水流量計，冷凝水流量表，冷凝水計量表）產品概述
LWGY系列渦輪流量計是吸取了國內外流量儀表*技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m²/s的液體，對于運動粘度大于5×10-6m²/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
液體渦輪流量計（冷凝水流量計）產品特點
- 高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
- 重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到*的*度， 在貿易結算中是優先選用的流量計；
- 輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
- 可獲得很高的頻率信號（3～4kHz），信號分辨力強；
- 范圍度款，中大口徑可達1:20，小口徑為1:10；
- 結構緊湊輕巧，安裝維護方便，流通能力大；
- 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
- 型傳感器類型多，可根據用戶特殊需要設計為各類型傳感器，例如低溫型、雙向型、井下型、混砂型等;
- 可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
液體渦輪流量計技術參數：
執行標準
渦輪流量傳感器（JB/T9246-1999）
儀表口徑及連接方式
4、6、10、15、20、25、32、40、50、65、80采用螺紋連接
精度等級
±1%R、±0.5%R、±0.2%R（需特制）
量程比
1:10；1:15；1:20
傳感器材質
304不銹鋼、316（L）不銹鋼等
使用條件
介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa信號輸出功能
脈沖信號、4～20mA信號
通訊輸出功能
RS485通訊、HART協議等
工作電源
- 外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
- 內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
信號線接口
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5
防爆等級
ExiaIICT4或ExdIIBT6
防護等級
IP65或更高（可訂制）
液體渦輪流量計（冷凝水流量表）測量范圍及工作壓力
儀表口徑
（mm）
正常流量范圍
（m³/h）
擴展流量范圍
（m³/h）
默認安裝方式及耐壓等級
可選安裝方式及默認耐壓等級
特制耐壓等級
（MPa）
DN4
0.04～0.25
0.04～0.4
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
12、16、25
DN6
0.1～0.6
0.06～0.6
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
12、16、25
DN10
0.2～1.2
0.15～1.5
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
12、16、25
DN15
0.6～6
0.4～8
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
4.0、6.3、12、16、25
DN20
0.8～8
0.45～9
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
4.0、6.3、12、16、25
DN25
1～10
0.5～10
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
4.0、6.3、12、16、25
DN32
1.5～15
0.8～15
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
4.0、6.3、12、16、25
DN40
2～20
1～20
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
4.0、6.3、12、16、25
DN50
4～40
2～40
法蘭安裝、2.5Mpa
螺紋連接、6.3MPa
4.0、6.3、12、16、25
DN65
7～70
4～70
法蘭安裝、1.6Mpa
螺紋連接、6.3MPa
4.0、6.3、12、16、25
DN80
10～100
5～100
法蘭安裝、1.6Mpa
螺紋連接、6.3MPa
4.0、6.3、12、16、25
DN100
20～200
10～200
法蘭安裝、1.6Mpa
4.0、6.3、12、16、25
DN125
25～250
13～250
法蘭安裝、1.6Mpa
2.5、4.0、6.3、12、16
DN150
30～300
15～300
法蘭安裝、1.6Mpa
2.5、4.0、6.3、12、16
DN200
80～800
40～800
法蘭安裝、1.6Mpa
2.5、4.0、6.3、12、16
公稱通徑 L(mm)
G
K（mm）
D（mm）
n（孔數）
4
225
G1/2
6
225
G1/2
10
345
G1/2
15
75
G1
Φ65
Φ14
4
20
80
G1
Φ75
Φ14
4
25
100
G5/4
Φ85
Φ14
4
32
140
G2
Φ100
Φ14
4
40
140
G2
Φ110
Φ18
4
50
150
G5/2
Φ125
Φ18
4
65
170
Φ145
Φ18
4
80
200
Φ160
Φ18
8
100
220
Φ180
Φ18
8
125
250
Φ210
Φ18
8
150
300
Φ240
Φ22
8
200
360
Φ295
Φ22
12
產品分類
產品圖片 儀表型號 LWGY-N2 LWGY-A LWGY-E 信號輸出 脈沖 4-20mA 4-20mA/脈沖 供電電源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 24VDC±15% 精度等級 1.0～0.5級 1.0～0.5級 1.0～0.5級 測量范圍 標準量程 標準量程 標準量程或擴展量程 顯示器 無 無 有 通訊接口 無 無 可選RS485 通訊協議 無 無 Moubus HART 儀表材質 不銹鋼 不銹鋼 不銹鋼 防爆等級 無 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4 防護等級 IP60 IP65 IP65 整機功耗 < 1W < 1W < 1W 儀表通經 DN4～DN250 DN4～DN250 DN4～DN250 介質溫度 -20℃～120℃ -20℃～120℃ -20℃～120℃ 環境溫度 -30℃～60℃ -30℃～60℃ -30℃～60℃ WFLWGY液體渦輪流量計選型表：
型號
代碼
說明
WFLWGY
液體渦輪流量計
公稱通徑
4
4mm
6
6mm
----
----
150
150mm
200
200mm
類型
N
傳感器型：+12V或24V供電，輸出三線制脈沖信號
A
變送器型：+24V供電，輸出二線制4～20mA
B
智能型：鋰電池供電，現場顯示無信號輸出
C
智能型：+24V供電，現場顯示并輸出二線制4～20mA
C1
智能型：+24V供電，現場顯示并帶有RS486通訊協議
C2
智能型：+24V供電，現場顯示并帶有HART通訊協議
精度等級
05
0.5級
10
1.0級
02
0.2級（協商訂貨，生產周期較長）
渦輪類型
W
擴展測量范圍
S
標準測量范圍
材質
S
304不銹鋼
L
316（L）不銹鋼
防爆
N
非防爆型
E
防爆型，ExdⅡBT6
壓力等級
N
常規(參照工作壓力表)
H（X）
高壓(參照工作壓力表)

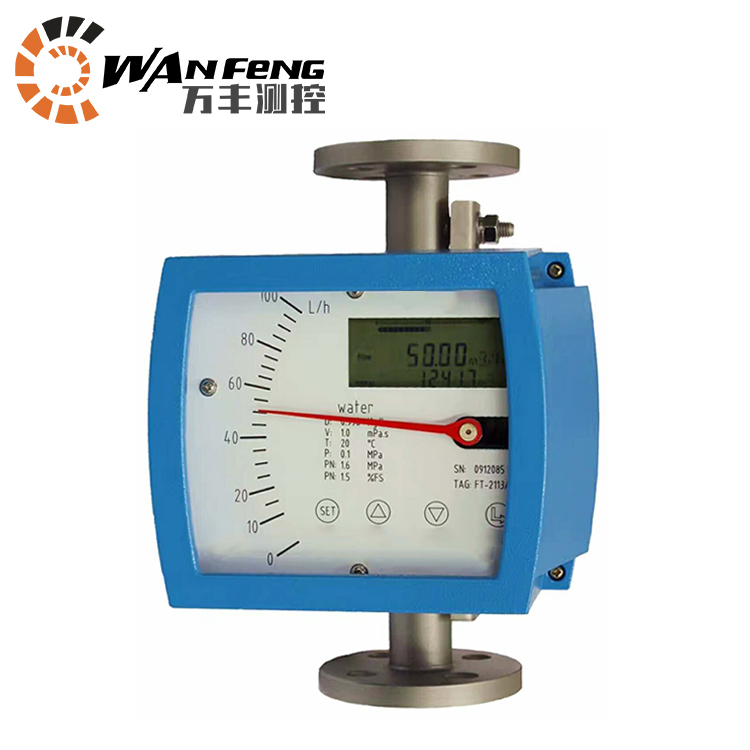

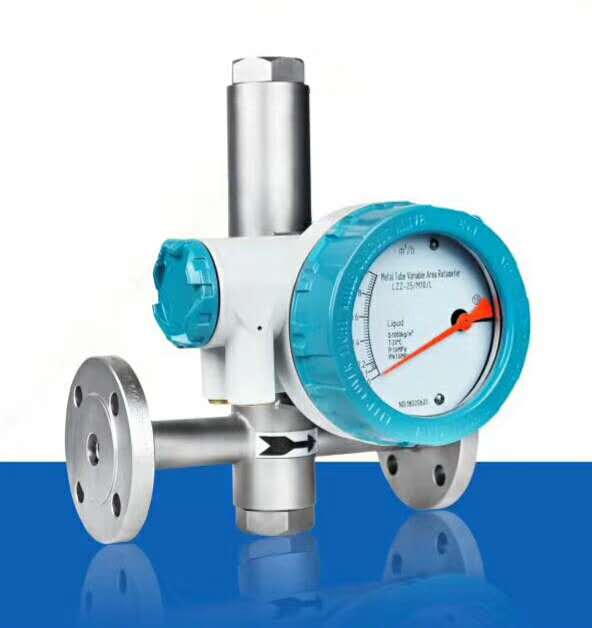

冷凝水轉子（浮子）流量計的詳細資料：
WFLZ系列金屬管轉子流量計具有結構簡單、工作可靠、適用范圍廣、測量準確、安裝方便等特點，具有耐高溫、耐高壓、LZ系列金屬管轉子流量計有普通型和防腐蝕型，以上兩種類型均分為現場指示型）和電遠傳型）、普通型流量傳感器、儀表材料為（1Cr18Ni9Ti）、防腐型為（1Cr18Ni9Ti）內襯PTFE。如果金屬管轉子流量計測量的介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。它的材質應于對應的流量計相同。
金屬管浮子流量計特點：
冷凝水流量計（金屬管浮子流量計）詳細參數：
●工作可靠，維護量少，使用壽命長
●1：10的較寬的量程比
●全金屬結構，堅固穩定，適合高溫、高壓、強腐蝕性介質
●防爆設計結構適合易燃、易爆危險場合
●*磁耦合傳感器保證信號傳輸穩定可靠
●適合低流速小流量的介質流量的測量
●可加裝磁過濾器
●智能型可選現場瞬時和累積流量顯示
●可選二線制、電池供電方式
●可帶保溫、夾套設計儀表規格 現場顯示型 遠傳顯示型 儀表型號 LZZ LZD 信號輸出 無 4～20mA 供電電源 無或鋰電池 +24VDC 精度等級 1.5級 顯示器 指針或液晶 溫壓補償 無 通訊接口 無 測量管材質 不銹鋼，可選內襯PTFE 防爆等級 可選ExibIICT4 防護等級 IP65 儀表通經 DN15～DN150 安裝方式 法蘭安裝 介質溫度 < 250℃ 環境溫度 -30℃～60℃
金屬管浮子流量計主要技術參數：測量范圍 水：2.5～100000L/h 空氣：0.07～3000m³/h 量程比 10:1（DN≤100mm） 5:1 （DN≤100mm） 精度等級 標準型1.5級，特殊訂貨可達1.0級 *大工作壓力 DN15、DN25、DN40、DN50～4.0MPa DN80、DN100、DN150～1.6MPa
介質溫度普通型：-40℃～100℃ 高溫型：-80℃～250℃ 內襯F46氟塑料：-40℃～+80℃，內襯PFTE-40℃～+120℃ 環境溫度 指針式：-40℃～+65℃ 智能型：-25℃～+65℃ 連接方式 法蘭連接、螺紋連接、卡箍連接 電氣接口 M20×1.5（特殊要求可做） 防護等級 IP65 防爆等級 本安：ExibIICT4(配LB987S安全柵) 隔爆：ExdIIBT4 介質粘度 DN15≤5Mpa.s DN25～150≤5Mpa.s 工作電源 3.6V鋰電池1節，可使用一年 +24VDC，紋波≤5% 測量管材質 304不銹鋼 316不銹鋼，304或316L不銹鋼內襯PTFE或F46 浮子材質 304或316（不銹鋼）；FTFE或F46
訂貨須知：
1、請?zhí)峁┕艿莱叽?、壁厚、材質要求、精度要求；
2、請?zhí)峁┮后w或氣體狀況，如名稱，zui大zui小常用溫度，zui大zui小常用工作壓力，zui大zui小常用流量，密度，粘度等；
3、選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等；
4、如有特殊要示，請與我公司銷售部。
