無熱再生空氣干燥器是空氣壓縮機配套產品，其控制部分為一專用程序控制器，由于無圖紙，維修困難。采用西門子LOGO可編程控制器代替后，收到良好的效果。

無熱再生空氣干燥器工藝流程參見圖1。兩個干燥塔交替工作，循環進行干燥再生，壓縮空氣經氣動膜切斷閥F1進入干燥塔A，沿干燥床上升脫水干燥，干燥后的氣體，大部分經止回閥、過濾器送至用戶，小部分通過球閥，降至常壓進入干燥塔B，使先前吸附了水分的干燥劑獲得再生，然后經氣動膜切斷閥F4和消聲器放入大氣。

圖1

1.球閥　2.氣動膜切斷閥　3.止回閥

表1為控制器工作時序，F(xiàn)1、F2為氣閉閥，F(xiàn)3、F4為氣開閥，O為閥開狀態，C為閥閉狀態。

表1

控制接線如圖2所示。L為相線，N為地線，Q1～Q4為輸出端，I1～I6為輸入端。邏輯見圖3。

圖2

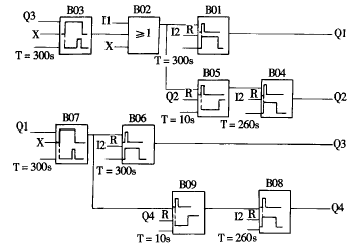

圖3

從圖2、圖3可看出，當按鈕S1按下，I1有輸入，功能塊B02立即有輸出1，分為兩路，一路輸入斷開延時功能塊B01，立即有輸出1，氣動切斷閥F2關閉，同時輸入接通延時功能塊B07。另一路輸入保持接通B05，延時10s后，B04斷開有輸入1，則輸出1，F(xiàn)4氣動閥打開，同時輸入B05復位端使B05復位。260s后，B04輸出0，F(xiàn)4閥關閉。經300s后，B01輸出0，F(xiàn)2閥開。同時B07輸出1也分為兩路，一路輸入B06斷開延時功能塊，B06立即輸出1，F(xiàn)1閥關閉。另一路輸入B09保持接通功能塊。經設定時間10s后輸出1，斷開延時功能塊B08，立即輸出1，F(xiàn)3閥打開，同時輸入B09的復位端使B09復位。經設定時間260s后，B08輸出0，F(xiàn)3閥打開。經設定時間300s后，B06輸出0，F(xiàn)1閥打開，B03輸出1，輸入B02。接著重復開始的工作過程，進入下一個工作周期。如此循環，10min為一個周期。

當I2有輸入(按鈕S2接通)時，輸出分為四路，分別去延時斷開功能塊B01、B04、B06、B08的復位端R，使其全部復位輸出為0，從而關掉系統。編程可通過面板的操作鍵完成，還可方便地修改工作周期，只需重新設定時間即可，也可在程序中增加故障報警功能。
