變頻器頻率設定的幾種方法
變頻器頻率設定的幾種方法
小型棒材廠根據工藝要求，其連軋生產線，從加熱爐第一段上料輥道開始，至精整區稱重輥道，絕大多數交流輔助傳動均采用變頻器調速。所有變頻器控制的輥道，均分組后，由單臺變頻器驅動，夾送輥、收集料筐、傳送鏈由單獨變頻器驅動。
變頻器為AEG公司提供的Multiverter和Micoverter。Multiverter為中型功率變頻器，范圍22~275kV.A，Micoverter為小功率變頻器，范圍1.4~10.5kV.A 。Multiverter其頻率設定，可通過開關量輸入、模擬是輸入 、也可掛現場總線或局域網，通過網絡輸入。而Micoverter頻率設定，只能通過開關量輸入和模擬量輸入，無網絡通迅能力。
二、Multiverte的各種頻率設定方法
1、固定頻率設定
Multiverte共可設定4級頻率，從固定頻率1到4，這4個頻率的數值通過面板輸入設定。通過兩個開關量輸入點DIN1、DIN2組成二進制編碼，來選擇這4個頻率。
表1 Multiverte 二進制編碼固定頻率圖表
| DIN1 | DIN2 | 速度 |
| 0 | 0 | 固定頻率1 |
| 1 | 0 | 固定頻率2 |
| 0 | 1 | 固定頻率3 |
| 1 | 1 | 固定頻率4 |
一般情況下，沒有模擬量輸出設備或網絡設備時，選擇開關量輸入設定頻率方便，簡單，故障點少。而且有4級速度一般可以滿足速度調節。所以只要速度調節不是一種跟隨調節，或無級調節，選擇固定頻率 輸出，是一種很好的頻率設定方法。
2、模擬量輸入
模擬量輸入設定方法是一種控制精度較高的方法。其A/D轉換為20—29，其中可供選擇的模擬量輸入。
1、0∽10v
2、0∽20mA
3、4mA∽20mA
4、–10v∽+10v

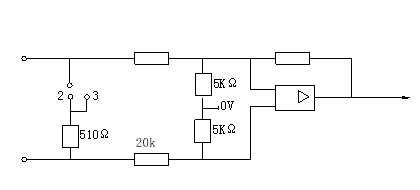

圖1 模擬量輸入
如圖1，當跳線2、3相連時，輸入信號為電壓信號，當跳線1、2相連時，輸入信號為電流信號。當選擇前3種輸入時，必須通過端子輸入，使能“左轉"或“右轉"，才能使電機正轉或反轉。當選擇-10V—+10V時，通過端子使能“右轉"當正電壓時，電機磁場正轉，當負電壓時，電機磁場反轉，當通過端子使能“左轉"時，將翻轉以上方向。
Multiveter共有兩個模擬量輸入端子，一個主端子，一個附加端子，附加端子也可以輸入以上各種模擬量，并且可以設定為主端子輸入和附加端子輸入疊加作為頻率設定，附加端子模擬量輸入也可單獨控制變頻器，這就使其控制方法具有多樣性。
3、通訊輸入
Multiveter可掛現場總線或局域網，通過網絡進行信息交換，主要有Bitbus、PROFIBUS、Modbus Plus、Modnet1/D等對應不同的網絡及總線形式，必須配用專用接口卡。其數據傳送特征為：
其中PROFIBUS為2個實際值。
通過網絡設定頻率是一種高精度的頻率設定，其具有通訊速率高，穩定可靠，接線簡單等優點，而且在模擬量控制時，輸出端經過一個數模轉換器，經過導線，進入輸入端（變頻器）又經過一個模數轉換器才能參與控制。兩個轉換器位數不同和導線損耗都可能造成一定誤差，而通訊傳遞直接是數字量不需要轉換，*，在傳輸過程中不會造成損耗，而且響應速度率也會很高。
三、實際應用
1、固定頻率設定
八鋼小型廠其中幾段輸送輥道，使用固定頻率設定，實際使用為恒速，只有一級固定頻率，選用變頻器的原因是要精確定位，頻繁起停，所以每臺變頻器都配用制動電阻，在實際使用中起到很好效果。
2、模擬量輸入
八鋼小型廠采用模擬量輸入設定這種方式的比較多，但在具體使用上又各不相同。其中加熱爐區入爐輥道和爐內出爐輥道由Modicon公司984型PLC的B872-200模塊提供一個0~10V電壓信號，其對應數字量為20~212，而冷床出口輥道，三段鏈，活套旁路輥等，由AEG公司Logidyn-D系統的DAU085.3（數模轉換模塊）提供（-10V~+10V）一個模擬量。其二進制形式為12位，其中20~210為數值位，211為符號位，1為負，0為正。而料筐，出爐輥道由CCU132（通用處理器模塊）提供（-10~+10V）一個模擬量。其二進制形式為16位。20~214為數值位，215為符號位。相對其精度也是最高的。
3、通訊設定
穿水線旁路輥道和裙板輥道，1號軋機和3個剪子的入口夾送輥，都使用Modnet 1/D網絡通訊。Modnet 1/D網是一種高速現場總線，采用Bit-bus通訊協議，專門用于設計構成Logidyn-D系統與驅動級之間的高速數據通訊。采用主從式通訊規則，每個站無論傳遞或接收最多只能有8個報文，每個報文含有8個32位字長的數，依據具體應用這些32位字長的數可以打包成二進制位序列長整形數或浮點數。
例如穿水線輥道通訊信息為：TCS(工藝控制系統)做為主站，穿水線輥道變頻器做為從站。主要通訊信息有兩種：（1）浮點數主要為設定速度，實際速度，實際電流等；（2） 開關量主要是分合閘指令及狀態，和一些故障報警的指示等。

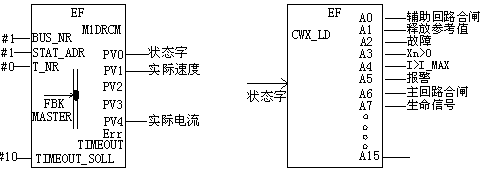

圖2 主站接受從站的報文

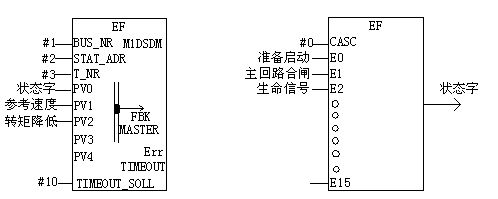

圖3 主站向從站發送報文
參數含義：
EF: 模塊使能
Err: 總線故障
BUS_NR: 總線斷號
TIMEOUT: 總線超時
STAT_ADR: 站地址
T_NR: 報文序號
TIMEOUT_SOLL: 在時間內報文通訊必須啟動
以上信息如果用普通導線傳輸，大約需要量18根導線，而用網絡通訊，只使用一條同軸電纜就*傳遞。所以，通訊在防干擾，擴展及精確度上的優點非常明顯。
