渦輪流量計是人們常用的一種流量測量儀表，由于它具有重復性好、適應性強、量程比寬等優點，加上智能化顯示控制儀表的出現，在準確度要求較高的計量場合得到了廣泛的采用。雖然近年來出現的科里奧利質量流量計能直接測量流體的質量，且準確度高，但價格昂貴，安裝要求較高，阻礙了它的應用。這樣用渦輪流量計間接測量液體的質量流量就成為人們方案之一。這里首先說明一下，儲罐液位的高度同，流過流量計的流量也不同。如果液體有幾m 的高度差，瞬時流量就有較大的變化，以致使計量大大超差。當選用精度為0.5%的渦輪流量計時，如何保證計量要求的精度（不大于0.3%）呢？從下文可以看出，渦輪流量計的精度是表示流量變化范圍內的流量系數的變化大小，那么要準確測量液體流量就有兩種方法：第一種方法是固定通過渦輪的液體流量（即恒定流速法），這種方法構成的計量系統安裝量大，但檢定很容易；第二種方法是根據流量的不同來修正流量系數，這種方法雖然安裝量小，但檢定比較麻煩，因?yàn)橐獡?jù)儲罐內液面的不同高度，來確定幾個流量系數，以精確計算流量。下面詳細介紹第一種方法。 一、渦輪流量計的工作特性 1、工作原理 渦輪流量計是利用置于流體中的葉輪感受流體平均速度的流量計，與流量成正比的葉輪轉速通常由安裝在管道外的檢測裝置檢出，它由渦輪流量傳感器和顯示儀表組成。 流經變送器的流體體積流量qv可用下式表示： qv=f/k (1) 式中：f為電信號的頻率，它同葉輪轉動頻率有正比關系；k 為常數，亦稱儀表系數。 式（1）也可改成 k=f/qv 由上式可看出，儀表系數k是變送器輸出電信號的頻率f（次/s）同流經儀表的液體體積流量qv （L/s）的比值，k 的單位是次/L。輸出頻率信號的流量計都有儀表系數這一特征常數，它能幫助了解和掌握儀表性能，同時也對流量儀表的檢定有重要意義。 2、工作特性 k-qv 的關系曲線稱為渦輪流量計的特性曲線如圖1所示。
圖1 k-qv 關系曲線 理論上，k-qv 關系應該是確定的，但實際上由于在不同的流動狀態下，流體產生阻力機理不同，效果也不同，所以使特性曲線成為曲線形狀。 （1）在層流區，當qv>qmin時為層流流動狀態，儀表系數k 將隨流量qv 的增加而增大。 （2）在紊流流動狀態下，儀表系數k 僅與儀表本身結構參數有關，而與流量qv、流體粘度μ等參數無關，可近似為一常數。只有在這種狀態下，儀表系數k 才真正顯示了常數的性質。儀表系數k 為常數的這個區間，也就是該流量計的流量測量范圍。 （3）圖1中虛線為渦輪流量計的理想特性，若只有這種特性，不論流量如何變化，總可以使累積流量、瞬時流量的誤差為零。圖1中實線為一般渦輪流量計特性曲線的大致趨勢，在進入測量范圍（即進入紊流流動狀態）以內，隨流量的變化其儀表系數K也會有變化， 通常其變化幅度左右流量計的測量精度。 （4）在層流與紊流叫交界點（Re=2300）上，特性曲線上k 有一個峰值，其位置受流體粘度的影響較大。 由圖1 可以看出，如果流速恒定，那么系數k 也就有確定的值。下面提出通過恒定液位（即系統壓頭）的方法來恒定流速，構成一個恒流速計量系統。 二、液體計量控制系統 1、系統構成

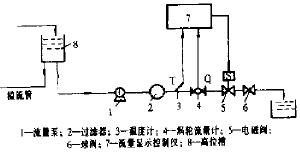

圖2 液體流量計量控制系統圖 2、各部分說明 （1）渦輪流量計 由于這里渦輪流量計是用于發貨計量，所以應選擇較高的精度，如0.5%-0.1%，由于它的再現性可達0.05%，所以即使選擇0.5%精度的， 系統的計量也可望達到很高的準確度。 （2）顯示控制儀 現在有不少的流量顯示控制儀，它不僅能夠顯示流體的瞬時流量和累積流量，還可實時檢測流體溫度，對流量進行溫度補償，同時當累積流量達到某一設定值時，發出控制信號，以關閉電磁閥和流量泵。 （3）高位槽 也稱高位溢流槽，它通過溢流堰板保證高位槽液面的恒定，這樣可保證整個液體流程中的壓頭一定，那么流體的流速也就一定，從圖1 中可以看出，瞬時流量qv 一定時，儀表系數k 也就有確定的值。 （4）溫度計 用于質量流量計量時的密度補償。因?yàn)樵谟脤?shí)流標定流量計時，總是在某一溫度下進行，那么偏離這一溫度的流量計量也就存在著較大偏差，通常通過檢測實際溫度來補償這一偏差。這里要選擇反應時間很短的熱電阻，以及時有效地進行補償，因?yàn)橛行┮后w不僅不同批次溫度不同，就是同一次發貨，剛開始的一段時間與其后的溫度也大不一樣。 三、系數的確定 計量系統的校驗分兩項內容，第一是對系數k 的確定，第二是對系統溫度補償?shù)挠行赃M(jìn)行評定。液體的密度ρ是溫度t 的函數，在一定的溫度范圍內，可用二次多項式來表示，也可通過回歸法求得函數式 ρ=f（t），都能得到較好的擬合效果。當然溫度補償?shù)挠行匀绾危?還要通過校驗來證明，這個工作可以在實驗室內進行。 系數k 的確定方法：首先以渦輪上的系數記 k‘為輸入顯示控制儀表，把標定所用的流體重量設定為G‘m；啟動流量系統；然后把計量過的流體用汽車衡或磅秤稱重，其值設為Gm 這時的流量系數k 可通過下式計算出來：
把k 值輸入顯示儀表，再計量重量為Gm 的液體， 通過稱量法來校對是否超差。 確定系數k 時所用的流體重量要大于1--2t，以減少其它因素對計算! 值的影響。當發貨的批量較少時，如幾十kg，這時的計量可能超差，這主要是由于電磁閥不能及時關閉造成的，有的顯示控制儀對此有特別的考慮。 實際上，其它輸入頻率信號的流量計，如橢圓齒輪流量計、腰輪流量計、渦輪流量計等都可以用式（2）來確定流量系數。 四、系統計量的不確定度 此系統的計量誤差來源由以下幾項： 1、流量系數的重復性誤差：δm=0.05%； 2、流量顯示儀表的誤差：接受頻率信號的流量儀表，其積算精度一般可達0.1%，這里取δ2=0.1%； 3、系數標定時所用衡器的誤差：δ3=0.1%； 4、由于溫度不能*有效補償而引入的誤差：這個誤差通常很小，在此不予考慮。 用方和根法合成的總不確定度為：
這個結果用于貿易結算的計量是*符合要求的。
|
