YUY-DT11多層電梯實訓模型|透明電梯模型（六層)

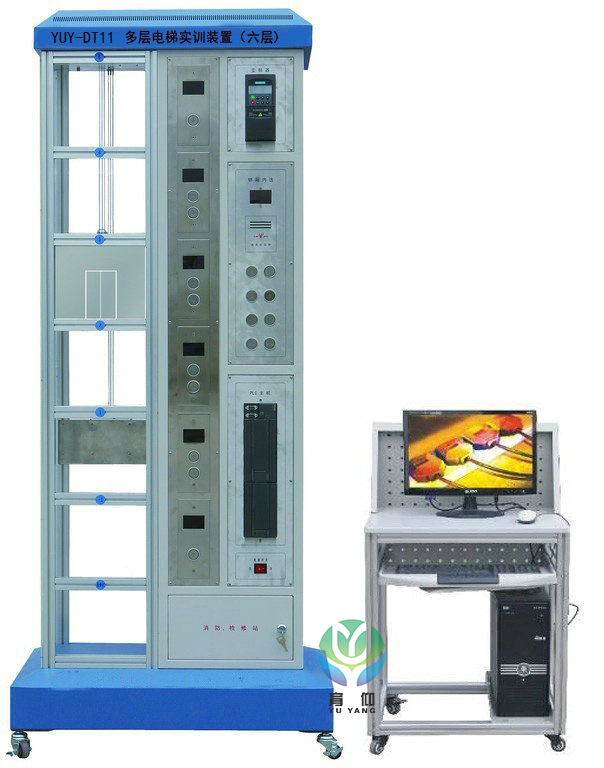

YUY-DT11多層電梯實訓模型|透明電梯模型是為機電一體化教學要求而研發的，它集PLC、變頻調速、傳感器檢測、位置控制、復雜的開關量控制、時序邏輯控制有機結合于一體的教學裝置?？蓾M(mǎn)足《可編程控制技術》、《現代電梯控制技術》、《電梯技術》等課程的實訓教學，適合于各職業院校、中專、技工學校的學生進行電梯檢修及PLC實訓。
一、YUY-DT11多層電梯實訓模型|透明電梯模型技術性能
1.輸入電源：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz
2.工作環境：溫度范圍為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.0kVA
4.外形尺寸：800mm×500mm×1880mm
二、實訓裝置的基本配置及功能
1.多層電梯共有六層，樓層號標為"-1、1～5"，高度約1.8m。
2.電梯模型的電氣部分由永磁低速同步電動機、變頻器、PLC、歐姆龍編碼器、語音到站鐘等組成。
主機可選用西門子或三菱或歐姆龍，其中配置如下：西門子主機CPU224 AC/DC/RLY　內置I/O（14路數字量輸入/10路數字量輸出）+EM223數字量擴展模塊（16路數字量輸入/16路數字量輸出）+EM223數字量擴展模塊（8路數字量輸入/8路數字量輸出），變頻器為MM420；三菱主機FX1N-60MR內置I/O（36路數字量輸入/24路數字量輸出）+FX0N-8EYR數字量模塊（8路數字量輸出），變頻器為FR-D720S；歐姆龍主機CP1E-N40DR-A內置I/O（24路數字量輸入/16路數字量輸出）+CP1W-20EDR數字量模塊（12路數字量輸入/8路數字量輸出）+CP1W-8ER(8路數字量輸出)，變頻器為3G3MZ-AB004，選用的主機功能齊全，性能*。
3.機械部分有框架、導軌、轎廂、配重機構及電梯呼盒組成。
4.提供實現現代化電梯控制各種功能的檢測信號、控制執行機構和顯示器件。檢測信號分為外呼信號、內選信號、平層信號、位置檢測信號、轎廂門開閉位置信號、轎廂門防夾保護信號、上/下極限位保護信號等。電梯轎廂可上下運行，轎廂門具有開關和限位等保護功能。顯示實現每個樓層的當前轎廂所處位置樓層顯示、運行方向顯示、外呼/內選信號的回應顯示。
5.電梯的主拖動由變頻器驅動同步電機實現，能夠仿真實際電梯的運行速度。帶有檢測電梯位置的編碼器能精確檢測轎廂位置，從而控制電梯的加速、減速過程。
6.檢修、消防站，在電梯出現故障/測試電梯運行時，可在檢修站操作電梯，控制電梯的運行方向，在安全時刻打開電梯門。消防：模擬練習在出現火災等情況下，電梯的運行情況。
三、實訓項目
1.變頻調速系統
2.傳感器調整
3.傳感器檢測
4.電機傳動
5.采用光電編碼器的定位控制
6.電梯控制系統的程序設計
7.變頻調速，PLC編程，傳感器調整等方面的綜合訓練
8.電梯消防、檢修訓練
