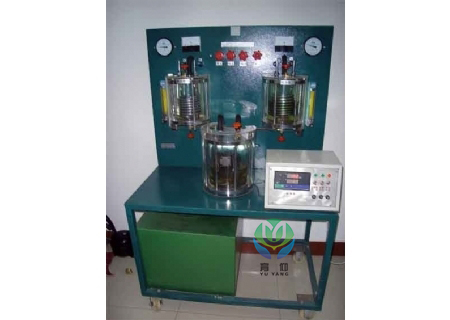

YUY-516制冷(熱泵)循環演示裝置

一、YUY-516制冷(熱泵)循環演示裝置技術參數

外形尺寸：1000×500×1500mm
工作電壓：220V    功率：200W
制冷量：160Kcal/n
制冷劑：F11
循環水量：流量3噸  揚程9米
流量計：16-160L/h
水箱：49×35×30cm
二、YUY-516制冷(熱泵)循環演示裝置主要用途：
進行制冷循環過程和熱泵演示，可觀察制冷工質的蒸發、冷凝過程及壓縮機的工作現象。
本裝置由全封閉壓縮機、換熱器1、換熱器2、浮子節節流閥、四通換向閥及管路等組成制冷（熱泵）循環系統：由轉子流量計及換熱器內盤管等組成水系統，還設有溫度、壓力、電流、電壓等測量儀表。制冷工質采用低壓工質F11。裝置原量示意圖所示。當系統作制冷（熱泵）循環時，換熱器1為蒸發器（冷凝器），換熱器2為冷凝器（蒸發器）。
三、主要配置：
由制冷壓縮機、玻璃冷凝器、玻璃蒸發器；電流表、電壓表、控制閥門、壓力表、流量計；水泵、水箱；配電控制箱、溫度檢測系統。

一、技術參數

外形尺寸：1000×500×1500mm
工作電壓：220V    功率：200W
制冷量：160Kcal/n
制冷劑：F11
循環水量：流量3噸  揚程9米
流量計：16-160L/h
水箱：49×35×30cm
二、主要用途：
進行制冷循環過程和熱泵演示，可觀察制冷工質的蒸發、冷凝過程及壓縮機的工作現象。
本裝置由全封閉壓縮機、換熱器1、換熱器2、浮子節節流閥、四通換向閥及管路等組成制冷（熱泵）循環系統：由轉子流量計及換熱器內盤管等組成水系統，還設有溫度、壓力、電流、電壓等測量儀表。制冷工質采用低壓工質F11。裝置原量示意圖所示。當系統作制冷（熱泵）循環時，換熱器1為蒸發器（冷凝器），換熱器2為冷凝器（蒸發器）。
三、主要配置：
由制冷壓縮機、玻璃冷凝器、玻璃蒸發器；電流表、電壓表、控制閥門、壓力表、流量計；水泵、水箱；配電控制箱、溫度檢測系統。
