故障樹分析法簡稱FAT法，是一種將系統故障形成的原因由總體至部分按樹枝狀逐漸細化的分析方法，在汽車檢測診斷技術中已被廣泛應用，其方法簡單、可靠、實用。

汽車燃油噴射系統是汽車啟動的重要組成部分，燃油噴射系統工作不良發生故障導致汽車不能正常啟動，其故障原因復雜，易受環境影響，故障診斷難度較大。通過故障分析法，能夠?qū)η逦亓私庀到y(tǒng)的故障原因，在排除故障的時候，容易找到故障所在，及時解決故障。

1、故障樹的常日符號和基本結構

故障樹分析中，由基本機構組成，常使用符號來表達故障的組成部分，方便后面排除故障。

2建立汽車燃油噴射系統工作不良導致發動機不能啟動故障樹

本文故障案例為一私人汽車，在正常使用過程中存在發動機小能啟動的故障。通過故障分析法，故障樹頂端事件是發動起不能啟動，根據發動機啟動系統組成分析頂下事件：①起動系統故障；②點火系統故障；③燃油噴射系統故障；④進氣系統故障。在本文案例中，故障診斷排除起動系統、點火系統、進氣系統正常情況下，對燃油噴射系統進行檢測診斷。根據燃油噴射系統組成分析頂下事件：①燃油泵不工作；②燃油濾清燃堵塞；③ 噴油器處無油可噴；④燃油未能燃燒，根據以上事件建立故障樹。

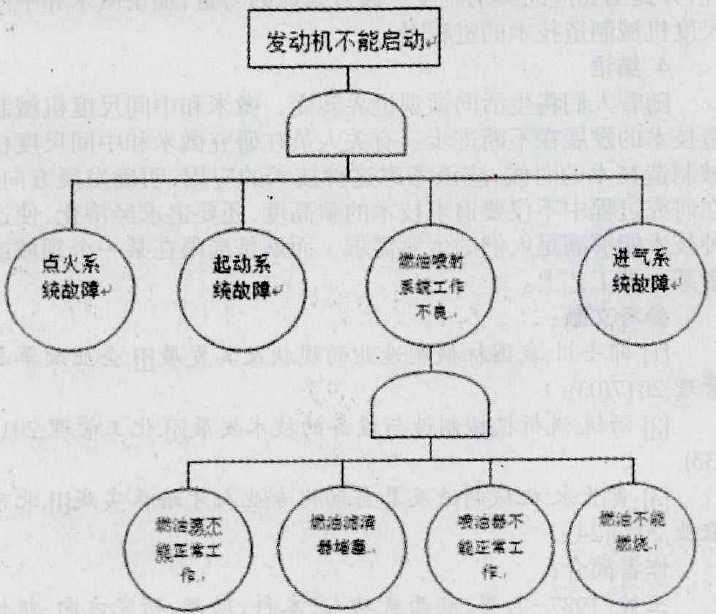

發動機不能啟動故障樹

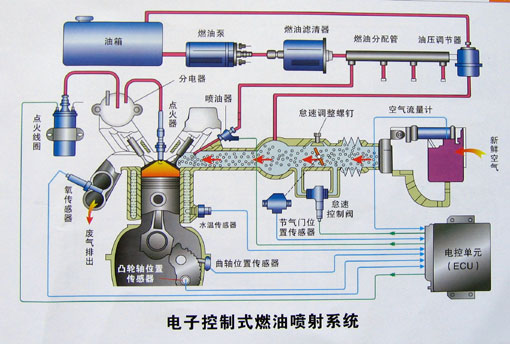

燃油噴射系統

3故障和診斷分析

1)燃油泵工作檢查。燃油泵的作用是將燃油從油箱中吸出，經過管路和燃油濾清器壓送到噴油器．進入燃燒室進行工作。例使用的燃油泵設置在油箱內，打開點火開關到on檔，靠近油箱位置能夠聽到油泵工作的聲音；或拔下油泵繼電器，另外接通油泵1二作的電路，同時打開點火開關到on檔，經檢查發現油泵能夠工作，說明燃油泵無損壞。根據汽車保養要求，當燃油儀表指針低于紅線時，燃油泵會干轉，影響使用壽命，建議及時加油。

2)燃油濾清器檢查。燃油濾清器的作用，是把含在燃油中的固體雜物除去，防止固體雜物堵塞燃油管路和噴油嘴，減少固體雜物對機械的磨損，使發動機工作穩定，保持車輛正常運行。案例中發動機使用的濾清器可以用肉眼檢查的方法，從外表觀察內部油面情況，根據觀察油面上升高度，參考標準值的數據，屬于正常范圍，可以判斷出濾清器無堵塞。根據汽車保養要求，當汽車行駛5000～8000km后，需要定期更換燃油濾清器。

3)噴油器工作檢查。噴油器是一種加工精度非常高的精密器件，要求其動態流量范圍大，抗堵塞和抗污染能力強以及霧化性能好，接受ECU送來的噴油脈沖信號，的控制燃油噴射量。案例中噴油器使用萬用表，通過靜態檢測電阻、動態檢測電壓，萬用表顯示數值在正常范圍，能夠正常使用；用通用探針連接噴油脈沖傳感器輸出信號線，將一缸信號拾取器夾在一缸高壓線上，在“電控發動機參數”中選擇“噴油脈沖信號”，打開點火開關到star檔，保存波形罔，根據顯示噴油器有噴油，但噴油量不足，導致發動機不能啟動，通過調節ECU參數，zui終排除故障原因。
